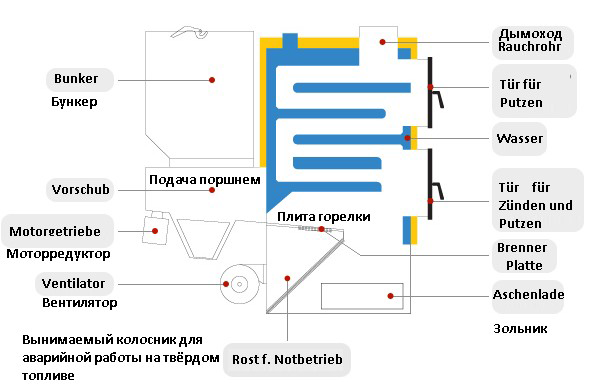

Схема котлов

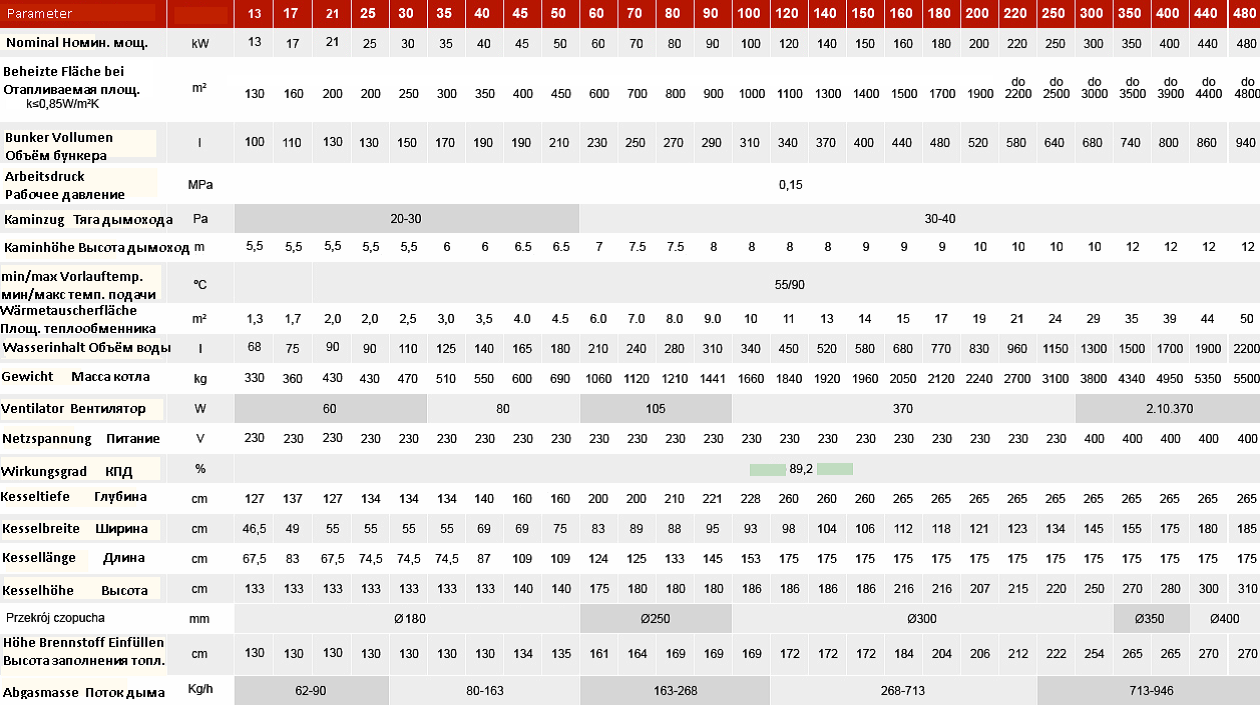

Мощностью 17 – 110 кВт Мощностью 120 – 480 кВт

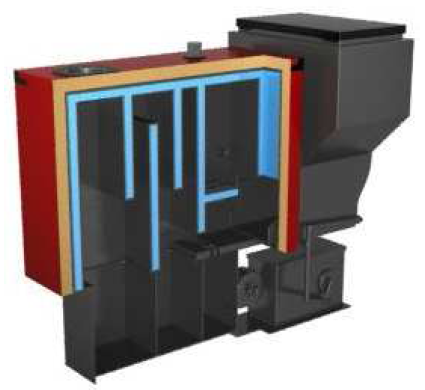

Общий вид котлов
Краткое описание котла
Современные водогрейные котлы используется для покрытия нужд теплоснабжения объектов.
Основным видом топлива является пеллеты. Для сжигания угля или дров котлы комплектуется колосниковыми решетками.
Конструкция котла и принцип работы
Конструкция котла соответствует современным технологиям. Сжигание топлива производится на перфорированном колоснике методом нижнего поддува. Топливо поступает от бункера в камеру сжигания с помощью поршневой подачи. Вентилятор подаёт дозированое количество воздуха под колосник. Пульт управления разработан специально для котлов этого типа и позволяет переключение котла в летние и зимние режимы.
Продукты горения от камеры сжигания по каналам поднимаются вверх и выходят из котла через дымовую трубу. Для очистки дымоходов котла предусмотрены дверцы.
Котел снабжен дымососом, датчиком тяги, вентилятором, механизмом подачи топлива, автоматическим розжигом топлива, датчиком подачи количества топлива, датчиком контроля предотвращения попадания пламени в бункер с топливом. С помощью этих устройств имеется возможность полностью автоматизировать процессы топливоподачи, розжига и сжигания для достижения мощности котла с наибольшим КПД.
Топочная камера
Состоит из:
- Плиты для подачи топлива поршневым толкателем;
- Перфорированного колосника, под который подаётся воздух. На колоснике сжигается топливо;
- Досжигателя, из которого зола падает в ящик.
Вентилятор
Вентилятор забирает воздух из помещения и подает в камеру повышенного давления, которая находится под пефорированным колосником. В верхней части корпуса вентилятора расположен клапан, который при работе вентилятора открывается под давлением воздуха. Когда вентилятор не работает, клапан под действием собственной тяжести закрывается.
Бункер
В бункере находится топливо, необходимое для автоматической работы котла.
УПТ(устройство подачи топлива) с поршнем и моторредуктором
УПТ расположено в нижней части бункера под отверстием выхода топлива. УПТ подает топливо в камеру сжигания.
Запасной колосник
Колосник расположен в наклонной части камеры повышенного давления. При сжигании угля, дров, необходимо достать колосник, для этого нужно открыть дверцу очистки ящика пепла и вытянуть колосник по направляющим до того места, где выпадает пепел. При автоматической работе аварийный колосник должен находиться в камере повышенного давления.
При работе с аварийным колосником в ручном режиме, бункер должен быть пустым!!!
Зольник
Зольник находится под плитой топочной камеры. Его можно вынуть через дверцы.
Поставка
Котёл поставляется в собранном виде. В случае необходимости допускается частичная разборка – снять бункер и УПТ. При последующей сборки нужно уплотнить места стыковки силиконом, выдерживающим до 300°С (например для двигателей). Нехорошее уплотнение может вызвать помехи в работе котла, или пожар.
Золоудаление в стандартном исполнении – ручное, по заказу поставляется механизированный вариант для каждого отдельного случая.
Транспортировка
Котлы следует транспортировать только в вертикальном положении. Ремнями можно укреплять котлы только за раму дверей или за верхную часть бункера.
Обвязка котла
Монтаж котла должен производить квалифицированный персонал.
В системе обвязки трубопроводов котла необходимо установить предохранительный клапан.
Во избежание конденсата, температура котла не должна быть ниже 55°С. Образование конденсата вызывает низкотемпературную коррозию теплообменника.
Максимальная температура дымовых газов должна быть в пределах 160 – 240°С.
Котёл следует устанавливать так, чтобы соединение котла с дымоходом было как можно короче. Соединяющие трубы должны иметь толщину стенки не менее 2 мм с уклоном не менее 5%.
Не допускается сварка дымовых труб к котлу.
В компектации котла входят все необхрдимые элементы для его подключения к сети.
Управление котлом
Электронный регулятор предназначен для управления котлом на покрытие нужд теплоснабжения. Он управляет насосом отопления, насосом горячего водоснабжения (ГВС), вентилятором и Устройством Подачи Топлива (УПТ).
Розжиг
Автоматический розжиг котла предусмотрен в котлах мощностью до 110 кВт. Розжиг котлов свыше 110 кВт первоначально осуществляется вручную и далее поддерживается автоматический. При остановке котла свыше шести часов потребуется повторный розжиг, так как тление пеллет для поддержания возгарания сохраняется в течение шести часов.
Расчётная мощность
Расчетная мощность котла достигается с помощью автоматического регулирования подачи воздуха вентилятора и количества подаваемой дозы пеллет.
